Низкотемпературные абсолютно чёрные тела с расширенным диапазоном действия DCN1000
- Диапазон абсолютной температуры от –75 °C до +150 °C
- Дифференциальный и абсолютный режимы работы
- Расширенные диапазоны действия, до 300 мм x 300 мм
Руководство по выбору абсолютно чёрного тела
Официальный документ по выбору абсолютно чёрного тела
Абсолютно чёрные тела с воздушным охлаждением серии DCN1000N/H и абсолютно чёрные тела с жидкостным охлаждением серии DCN1000W/L представляют собой абсолютно чёрные тела c расширенным диапазоном действия с высокой однородностью температур, стабильностью и коэффициентом излучения, для абсолютных температур от –75 °C до +150 °C.

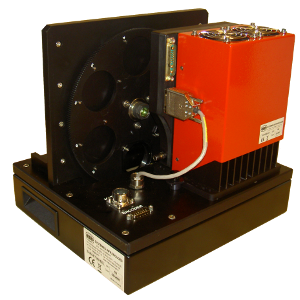

Они состоят из излучательной головки, в которой температура регулируется с помощью электронного блока, с ПИД-регулятором, регулируемым в режиме реального времени. Излучательная головка также включает в себя опору цели. Температура поверхности излучения регулируется с высокой точностью и стабильностью при температурах ниже или выше температуры цели. Температуры цели и поверхности излучения измеряются в режиме реального времени благодаря высокоточным откалиброванным платиновым датчикам.
Доступны различные значения площади излучения для решения других задач, например, определение характеристик тепловизора с целями, используемыми для определения тепловой чувствительности (MRTD), передаточной функции, характеризующейся размытостью контрастных линий в плоскости изображения (LSF) и эквивалентной шуму разности температур (NETD), калибровки матрицы в фокальной плоскости, коррекции неравномерности ИК-датчика и т.д.
Комплексные испытания с драйвером LabVIEW
Компания HGH Infrared Systems поставляет полнофункциональный драйвер LabVIEW для своего семейства абсолютно чёрных тел. Он совместим с LabVIEW v8 или выше, для всех каналов связи Ethernet, RS232 и IEEE.
В комплект поставки входят все ВИ, непосредственно доступные из меню LabVIEW. Эти функции позволяют оператору отправлять уставку температуры, считывать текущую температуру, проверять состояние стабилизации и многие другие функции.
В комплект поставки также входит сборка примера программы со всеми доступными ВИ.
Благодаря этому драйверу все абсолютно чёрные тела HGH полностью регулируемые и могут быть интегрированы в сложные испытательные стенды, на которых запускаются стандартные программы автоматического определения инфракрасных характеристик.
