BIRD — универсальный оптико-электронный испытательный стенд для приёмников инфра...

Калибровка и испытание для инфракрасных приёмников с матрицей в фокальной плоскости:

• Испытания на шум: шум с постоянным спектром, временный шум, быстрота реакции на эквивалентную шуму разность температур, способность к обнаружению излучения, 3D-шум, 2D-способность к обнаружению излучения,
• динамический диапазон, линейность,
• коррекция неравномерности,
• локализация битых пикселей,
• спектральная чувствительность,
• перекрестные помехи, функция передачи модуляции.

Брошюра о BIRD

Предназначена для комплексного испытания инфракрасных приёмников с матрицей в фокальной плоскости

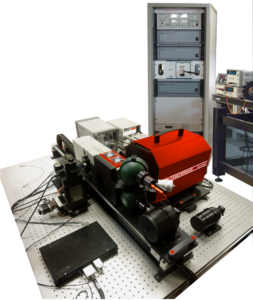

Испытательный стенд BIRD210 состоит из электронного блока, оснащённого набором сверхмалошумной электроники, в составе тактового генератора, блока напряжения смещения и высокочастотного аналого-цифрового преобразователя. Оптический испытательный стенд освещает испытуемый приёмник с помощью точных и откалиброванных оптических сигналов: низкотемпературный однородный и высокостабилизированный эталонный ИК-источник для измерения шума, испытания на модуль калибровки при неоднородных параметрах и битые пиксели, регулируемый ИК-источник с высоким спектральным разрешением для измерений спектральной чувствительности и свободное от аберрации точечное отверстие или тонкий щелевой источник для испытаний на функции передачи модуляции и перекрёстные помехи.

Программное обеспечение BIRDвыполняет следующие функции:

• Удобный для пользователя интерфейс для проектирования синхронизирующего сигнала, настройки напряжения смещения и определение аналого-цифрового параметра и применение этих параметров и сигналов к приёмнику.
• Настройка параметров для испытательных функций, таких, как температуры для измерения шума и критерии модуля калибровки при неоднородных параметрах, критерии для локализации битых пикселей (до 6 критериев), спектральный диапазон для анализа спектральной чувствительности и т.д.
• Автоматическое управление опто-механическими элементами оптического испытательного стенда (ячейки трансляции, абсолютно чёрные тела, монохроматор), в зависимости от выбранных функций и соответствующих настроек.
• Сбор и обработка видеосигнала приёмника, включая зависимость исключительной оптимизации шума и быстроты реакции от значений напряжения смещения,
• Отображение и запись полных результатов испытания.

Многоконфигурационное решение для испытаний для любого типа детектора

Множественная конфигурация достигается благодаря столу для юстировки оптических систем, оснащённому механической системой для выбора источников. Базовое оборудование для конфигурирования испытаний на шум BIRD210 включает в себя:

• блок напряжения смещения,
• генератор синхронизирующих сигналов,
• аналого-цифровой преобразователь,
• компьютер с платой сбора данных и программным обеспечением BIRD,
• низкотемпературное абсолютно чёрное тело DCN1000H4.

Конфигурация функции передачи модуляции/перекрестных помех

• высокотемпературное абсолютно чёрное тело с излучающей полостью RCN1200N1,
• свободная от аберрации кассегреновская оптика F/1,5 и/или оптика F/1 ДВИК,
• набор из 8 тонких щелей и точечных отверстий,
• три координатных стола перемещения с электроприводом с узлом с разрешением 1 мкм для точного выбора пикселя.

Настройка спектральной чувствительности

• Высокотемпературное абсолютно чёрное тело с излучающей полостью RCN1200N1,
• Монохроматор, оснащённый фильтрами типов волн на решётке и фильтрами, охватывающими спектральный диапазон от 1,1 мкм до 12 мкм (дополнительные фильтры типов волн на решётке и фильтры на выбор, охватывающие спектральный диапазон от 0,4 до 18 мкм). Типичное спектральное разрешение: 1%.
• Набор для калибровки спектральной чувствительности, включая оптический модулятор, пироэлектрический детектор и синхронизирующий усилитель.

Конфигурация детектора видимого диапазона

• Детектор видимого диапазона на микросхеме CMOS-памяти может быть испытан путём добавления источников видимого диапазона к вышеуказанным конфигурациям.
